短管连接修复技术是把许多短管连接在一起，形成一条整体管道的工艺，用爆管施工方法，新管道内径不缩小（如果现场条件允许，可以比旧管道管径更大），不挖工作坑、不开挖地面、不破坏井室的情况下，利用现有井室，把两个井距间的排水管道整体更换。

一、工艺特点

  管道直径不缩小，不减少通水量，真正的完全不开挖，不挖工作坑，不论原来旧管道塌方、沉降、变形、破损多严重，不论原来旧管道为铸铁管、水泥管、双壁波纹管、缸瓦罐、pvc管等，都可以整体更换为全新管道！

  二、材料

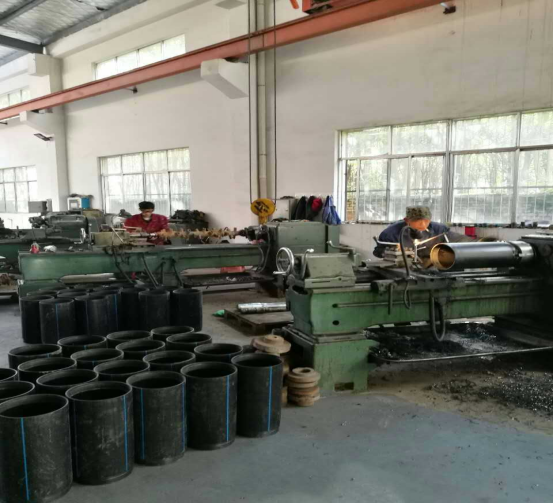

   1、首先购进HDPE高压聚乙烯管材，一般每根6米，选择有检测报告和合格证的标准管材，保证管壁厚薄均匀，管径大小均匀。然后用精密车床把PE管原料加工为PE短管接管单元。

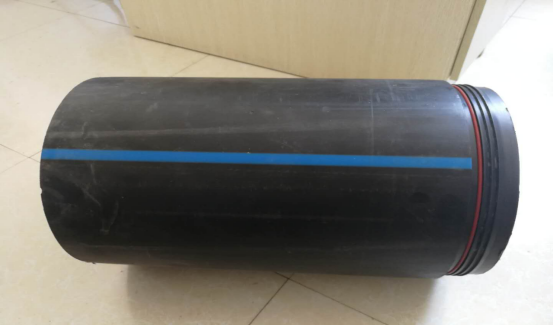

 加工后的短管每段50厘米长，各短管的“子母扣”搭接长度一般6厘米，搭接部位厚度均为管壁厚的1／2，“子母扣”锁死之后的缝隙间隙为0．15毫米，搭接部位密封胶槽深为2毫米，槽宽为4毫米。

  三、施工

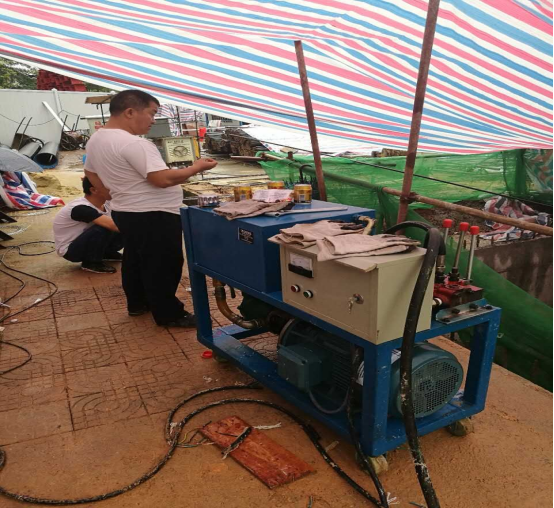

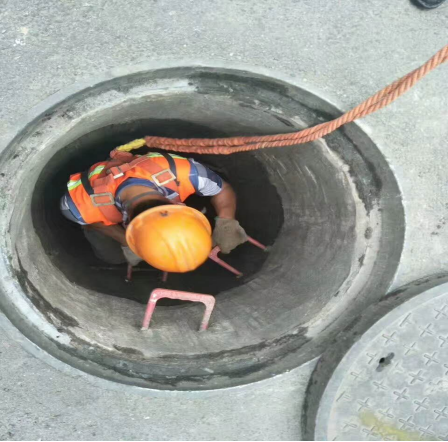

  1、倒水作业，把被修管道上游压水的井室高水位降下来，安装液压泵站。

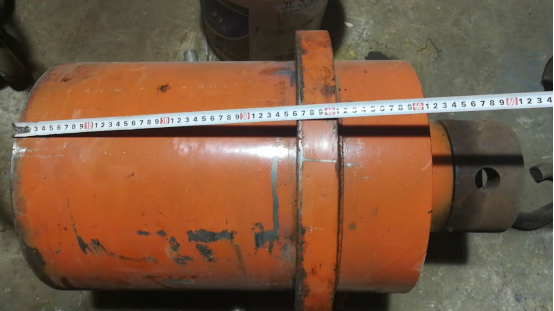

2、安装固定液压油缸，规格150T。

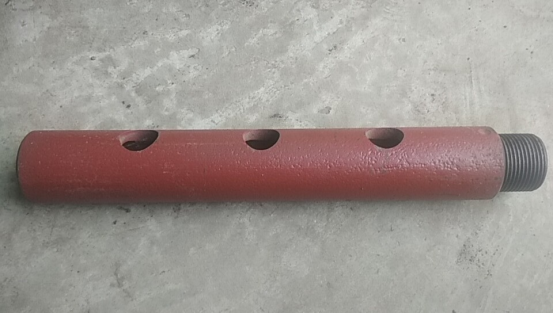

2、连接顶杆，顶杆材质Mn80锰钢，长度为50厘米，丝扣连接。

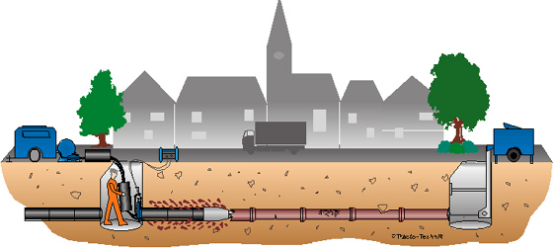

3、利用液压油缸的推力，把顶杆穿越到下游井室，

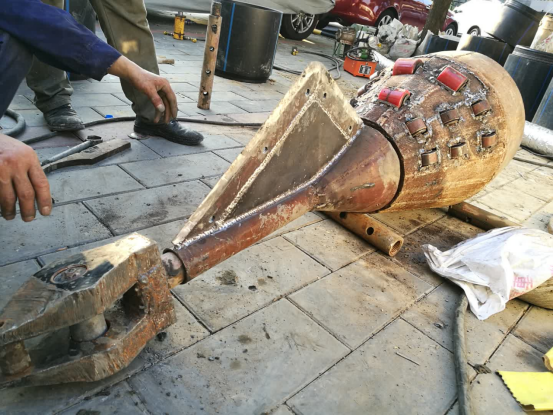

5、安装胀管器（膨胀式或者割刀式）。

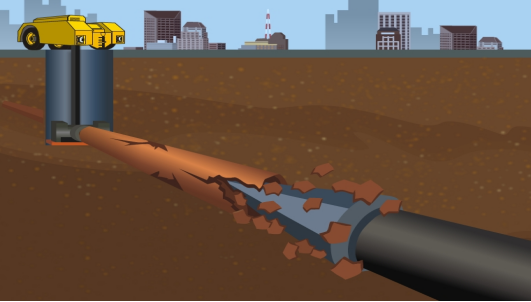

  6、利用液压油缸的拉力，回拖顶杆，回拖过程中，胀管器把原有管道涨破、挤压到周边土壤中。

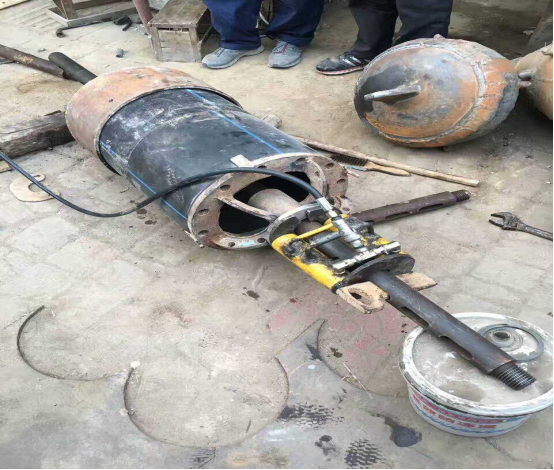

  7、加工成50厘米短管同步跟进，子母扣锁死。

  8、继续回拖，直至把扩孔器拖到液压油缸井室，工作完成。

9、管道更换完成后内窥镜检查验收。

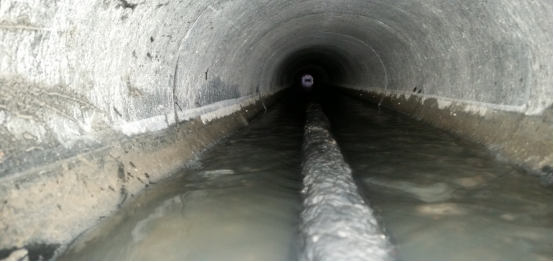

管道修复前

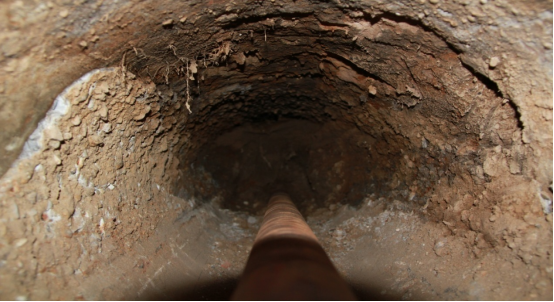

管道修复后
